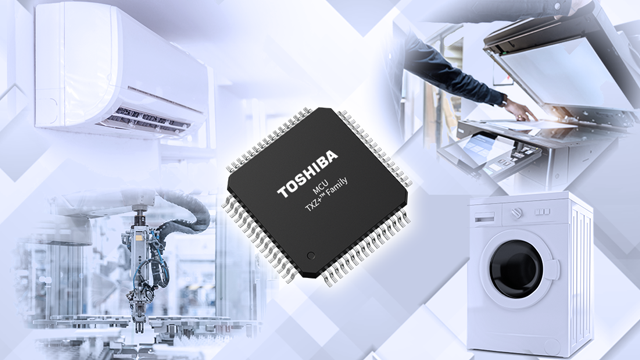

东芝开始量产面向系统控制应用，搭载Arm® Cortex®-M4内核的TXZ+™族入门级M4H组标准微控制器
2026年10月8日
东芝电子元件及存储装置株式会社
中国上海——东芝电子元件及存储装置株式会社（“东芝”）今日宣布，已开始量产TXZ+™族入门级M4H组标准微控制器[1]。该系列搭载带浮点运算单元（FPU）的Arm® Cortex®-M4内核，专为小规模系统控制应用而设计，适用于空调、洗衣机等消费类产品，以及多功能打印机、工厂自动化系统等工业设备。
随着消费类产品和工业设备不断向高功能化和多样化发展，用于系统控制的微控制器不仅需要具备实时性能和稳定运行能力，还需兼顾系统设计的便捷性、长期使用的通用性，以及向衍生产品扩展的能力。此外，对于某些小规模系统控制应用而言，所需的并非针对特定应用进行优化的尖端功能，而是能够提供基础控制功能、且可轻松应用于现有系统及新设计的微控制器。
为满足这些需求，东芝推出TXZ+™族入门级M4H组标准微控制器，该系列产品主打基本功能和易用性。尽管定位为入门级产品，该系列仍搭载带FPU的Arm® Cortex®-M4内核，最高工作频率可达120MHz，从而确保消费类产品和工业设备系统控制所需的运算性能与实时响应能力，并支持控制逻辑、接口处理和时序控制等核心系统控制应用。
M4H产品支持2.7V至5.5V的电源电压范围，可同时适用于3V和5V系统。产品还集成精度为±1%的高速振荡器，有助于减少外部元件并提高设计灵活性，可广泛用于从现有设备的衍生开发到新系统设计等各种系统配置。
该系列微控制器集成系统控制所需的基本功能，包括12位模数转换器（ADC）、定时器、通用异步收发器（UART）、串行外设接口（SPI）、集成电路总线（I²C）和直接存储器访问（DMA）。产品还内置用于直流无刷电机控制的高级可编程电机控制电路（A-PMD），可灵活适用于多种应用和系统配置。
东芝通过产品文档、示例软件和外围功能驱动软件为产品评估与开发提供支持。公司将携手Arm®生态系统合作伙伴，陆续推出评估板及开发环境，为客户从初期评估到量产导入提供支持。
东芝将继续扩充设计支持资源，并完善适用于消费类产品和工业设备系统控制的微控制器产品线。
注：
[1]不针对特定应用设计的标准微控制器，该设计侧重于对电源条件和外围功能的灵活性，适用于广泛的系统控制应用。
应用
- 家用电器及消费类产品的系统控制单元
- 工业设备及工厂自动化（FA）系统
- 办公设备及商用设备
特性
- 带FPU的Arm® Cortex®-M4内核：最高工作频率120MHz
- 电源电压范围：2.7V至5.5V
- 精度为±1%的高速振荡器
- 内置存储器
代码闪存：256KB
RAM：18KB - 功能安全自诊断功能
- 提供三种封装，可根据安装面积和装配条件进行选择
主要规格
| 产品组 | M4H组 | |||
|---|---|---|---|---|
| 器件型号 | TMPM4H4FYUG | TMPM4H2FYDUG | TMPM4H1FYUG | |
| CPU内核 | 带FPU的Arm® Cortex®-M4内核 - 存储器保护单元（MPU） |
|||
| 最大工作频率 | 120MHz | |||
| 内部振荡器 | 振荡频率 | 10MHz（±1%） | ||
| 内部存储器 | 代码闪存 | 256KB（编程／擦除次数：最高100,000次） | ||
| RAM | 18KB，带奇偶校验 | |||
| I/O端口 | 51引脚 | 37引脚 | 33引脚 | |
| 外部中断 | 11个中断因素，16引脚 | 10个中断因素，12引脚 | 9个中断因素，11引脚 | |
| DMA控制器（DMAC） | 32通道 | 27通道 | ||
| 定时器功能 | 32位定时器事件计数器 （T32A） |
6通道 （若用作16位定时器，则为12通道） |
||
| 通信功能 | UART | 4通道 | 3通道 | 3通道 |
| I2C接口／I2C接口版本A （I2C／EI2C） |
1/1通道 | |||
| TSPI | 4通道 | 2通道 | ||
| 模拟功能 | 12位AD转换器（ADC） | 1个单元共路12输入 | 1个单元共12路输入 | 1个单元共9路输入 |
| 电机控制电路 | 高级可编程电机控制电路2 （A-PMD） |
1通道 | ||
| 其他 | CRC计算电路 （CRC） |
1通道（CRC32，CRC16） | ||
| 系统功能 | 看门狗定时器 （SIWDT） |
1通道 | ||
| 电压检测电路 （LVD） |
1通道 | |||
| 振荡频率检测器 （OFD） |
1通道 | |||
| 调式接口 | JTAG / SW TRACE（4位） NBDIF |
JTAG/SW | ||
| 工作电压 | 2.7V至5.5V，单电源供电 | |||
| 封装／引脚 | LQFP64 （10mm×10mm，0.5mm 间距） |
LQFP48 （7mm×7mm，0.5mm 间距） |
LQFP44 （10mm×10mm，0.8mm 间距） |
|
如需了解有关新产品的更多信息，请访问：
TMPM4H4FYUG
TMPM4H2FYDUG
TMPM4H1FYUG
如需了解有关东芝微控制器的更多信息，请访问：
微控制器
客户问询：
日本总部
MCU & Digital Device Sales & Marketing Dept.
电话：+81-44-548-2233
中国地区
系统LSI市场部（System LSI Marketing）
上海：021-6060-6555／深圳：0755-3661-5889
*Arm和Cortex是Arm Limited（或其子公司）在美国和／或其他国家或地区的注册商标。
*TXZ+™是东芝电子元件及存储装置株式会社的商标。
*本文提及的公司名称、产品名称和服务名称可能是其各自公司的商标。
*本文档中的产品价格和规格、服务内容和联系方式等信息，在公告之日仍为最新信息，但如有变更，恕不另行通知。
