适用于消费设备和工业设备的50 V/5 A直流有刷电机驱动电路
产品新闻2025年1月
近年来，空调系统、按摩椅和金融终端等消费设备和工业设备对高输出、高转矩电机的需求日益增加。设备中控制这些电机的驱动电路需要大电流驱动和高功能性。

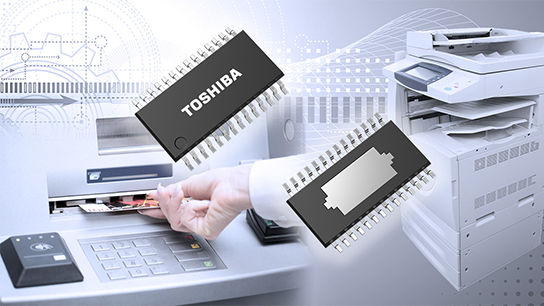

东芝电子元件及存储装置株式会社（简称“东芝”）现已推出TB67H482FNG直流有刷电机驱动电路，其电机输出额定绝对最大电压为50 V，电机输出额定绝对最大电流为5 A[1]。
TB67H482FNG的输出晶体管的导通电阻（高边+低边）低至0.2 Ω（典型值），可减少电机驱动电路的发热量。休眠模式下的耗电量已达到行业领先水平，低至1 μA（最大值）[2]。
新产品内置稳压器，只需电机供电电压即可由单电源驱动。此外，输入接口为相（PHASE）输入类型，通过将信号设为高／低模式（High／Low），可轻松控制电机的正转和反转。
电机供电电压范围支持8.2 V至44 V，适用于常见的12 V、24 V和36 V电机应用，以及多种电压的广泛电机应用。
封装采用业内广泛使用的HTSSOP28，便于在电路板上布线。此外，通过将电荷泵电路的外置电容器集成到电机驱动电路中，可减少外部元器件数量，从而提高电路板布线布局的灵活性。
注：
[1]实际电机驱动电流取决于使用环境以及环境温度和供电电压等因素。
[2]截止2024年12月的东芝调研
应用
- 消费设备（空调系统、按摩椅等）
- 工业设备（打印机、多功能打印机、扫描仪、金融终端等）
特点
- 高绝对最大额定值：电机输出额定电压为50 V，电机输出额定电流为5 A。
- 休眠模式下的耗电量：IM1＝1 μA（最大值）
- 无需电荷泵电路的外置电容器
- HTSSOP28小型封装：6.4 mm×9.7 mm（典型值）
主要规格
（在Ta＝25 °C，VM＝24 V条件下，除非另有规定）
| 器件型号 | TB67H482FNG | ||
|---|---|---|---|
| 支持的电机 | 直流有刷电机 | ||
| 绝对最大额定值 | 电机输出电压VOUT（V） | 50 | |
| 电机输出电流IOUT（A） | 5.0 | ||
| 工作电压范围 | 电机供电电压VM（V） | 8.2至44 | |
| 工作温度Topr（°C） | -40至85 | ||
| 电机输出导通电阻（高边＋低边） RON(D-S)（Ω） |
IOUT＝2.0 A Tj＝25 °C |
典型值 | 0.2 |
| 耗电量IM1（μA） | 输出：开路 休眠模式 |
最大值 | 1 |
| 输入接口 | 相（PHASE）输入类型 | ||
| 电流检测方法 | 外部电阻 | ||
| 电荷泵的电容器 | 不需要 | ||
| 转矩设置功能 | 5位（32档）电流设置可调 | ||
| 衰减设置功能 | 可切换（慢衰减／快衰减） | ||
| 错误检测 | 过电流检测、热关断、低电压锁定（UVLO） | ||
| 封装 | 名称 | P-HTSSOP28-0510-0.65-001 | |
| 尺寸（mm） | 典型值 | 6.4×9.7 | |
