适用于电源线浪涌保护的齐纳二极管有助于提高设备可靠性
2024年12月产品新闻

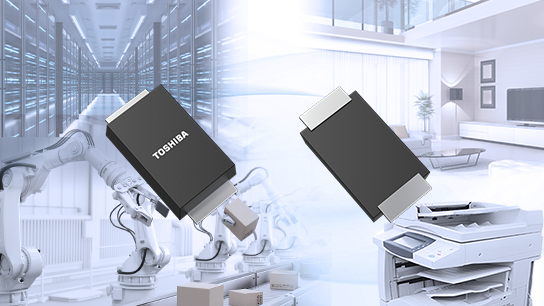

东芝现已推出15款“CMZxxA系列”齐纳二极管产品，用于保护半导体器件和设备的电源线，以免其受到接近直流的开关浪涌和过压脉冲的影响。
CMZxxA新系列产品是CMZxx系列产品的后续产品，后者现已停产。与CMZxx系列相比，新产品将齐纳电压的规格范围（典型值）从±10 %提升至±5 %，反向电流（最大值）从10 μA降至0.5 μA。这些都有助于简化设备设计和降低功耗。此外，由于采用了与CMZxx系列相同的封装，因此很容易将其替换为CMZxxA系列。
该产品线中的15款产品的齐纳电压（典型值）范围为12 V至51 V，适用于绝大多数电源线。扩大后的产品线适用于各种配电线路。
新产品可用于电源线浪涌保护，有助于提高设备可靠性。
应用
- 消费设备（家用电器、供电设备等）
- 工业设备（办公自动化设备、供电设备等）
特点
- 可防止受到接近直流的开关浪涌和过压脉冲的影响
- 齐纳电压适用于绝大多数电源线：VZ（典型值）＝12 V至51 V
- 高精度齐纳电压的标准宽度：±5 %
- 较低的反向电流：IR（最大值）＝0.5 μA
主要规格
器件型号 |
封装 |
齐纳电压VZ（V） |
动态电阻 rd（Ω） |
反向电流 IR（μA） |
||||||
|---|---|---|---|---|---|---|---|---|---|---|
名称 |
尺寸典型值 （mm）
|
最小值 |
典型值 |
最大值 |
测试电流 IZ（mA）
|
最大值 |
测试电流 IZ（mA）
|
最大值 |
测试电压 VR（V）
|
|
M-FLAT |
2.4×4.7×0.98 |
11.40 |
12.00 |
12.60 |
10 |
20 |
10 |
0.5 |
8.0 |
|
12.35 |
13.00 |
13.65 |
10 |
20 |
10 |
0.5 |
9.0 |
|||
14.25 |
15.00 |
15.75 |
10 |
20 |
10 |
0.5 |
10.0 |
|||
15.20 |
16.00 |
16.80 |
10 |
20 |
10 |
0.5 |
11.0 |
|||
17.10 |
18.00 |
18.90 |
10 |
20 |
10 |
0.5 |
13.0 |
|||
19.00 |
20.00 |
21.00 |
10 |
20 |
10 |
0.5 |
14.0 |
|||
22.80 |
24.00 |
25.20 |
10 |
20 |
10 |
0.5 |
17.0 |
|||
25.65 |
27.00 |
28.35 |
10 |
20 |
10 |
0.5 |
19.0 |
|||
28.50 |
30.00 |
31.50 |
10 |
20 |
10 |
0.5 |
21.0 |
|||
31.35 |
33.00 |
34.65 |
10 |
20 |
10 |
0.5 |
26.4 |
|||
34.20 |
36.00 |
37.80 |
9 |
20 |
9 |
0.5 |
28.8 |
|||
37.05 |
39.00 |
40.95 |
8 |
30 |
8 |
0.5 |
31.2 |
|||
40.85 |
43.00 |
45.15 |
7 |
30 |
7 |
0.5 |
34.4 |
|||
44.65 |
47.00 |
49.35 |
6 |
50 |
6 |
0.5 |
37.6 |
|||
48.45 |
51.00 |
53.55 |
6 |
50 |
6 |
0.5 |
40.8 |
|||

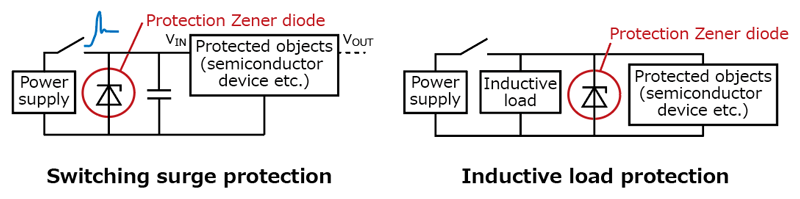

应用电路示例
注：
本文所示应用电路仅供参考。
需要进行全面评估，特别是在量产设计阶段。
提供这些应用电路示例并不授予任何工业产权许可。

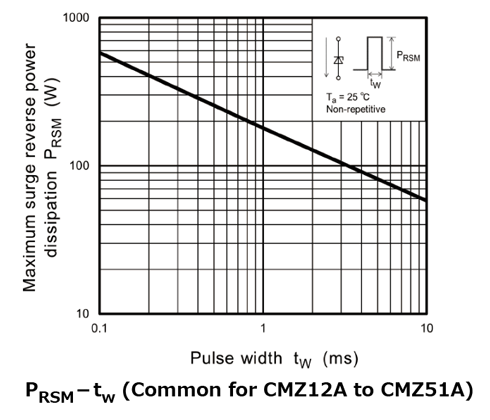

特性图
